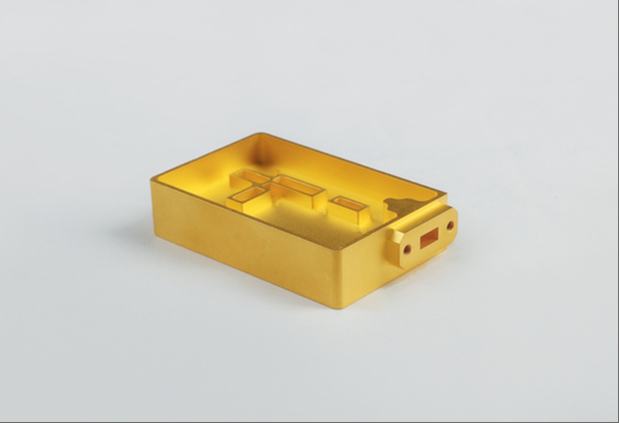

레이더 회로 하우징
재료: 알-시 합금
ZKZY는 빠른 고화 및 후속 가공 기술을 도입하여 연구개발, 생산, 후속 가공 및 도금 등 일련의 전자 패키징 서비스를 제공합니다.
기술 사양
표준 실험실 조건에서 측정된 포괄적인 데이터.
제품 적용
-
레이더 통신용 레이더 회로 하우징
선택 가능한 실리콘 알루미늄(Si/Al) 합금
- AlSi40(Al-40%Si 제어 팽창 합금)
대체 자료
» 철;» 구리-몰리브덴(Cu-Mo);
» 페라이트 스테인리스강.
주요 특징:
» 고급 CTE(예: AlSi50 하우징, AlSi60 반송파)는 레이더 통신 회로와 일치합니다;
» 높은 열전도율;
» 가공 및 도금의 용이성(Ni/Au 레이저 용접);
» 기온적으로는 좋다;
» 차원 안정성;
» 레이더 통신에 필요한 Cu-Mo 히트 싱크를 없애버렸습니다.
알시(AlSi) 합금 성능 파라미터
| 내용 WT% |
밀도 g/cm³ |
CTE 25℃ ppm/°C |
열 전도도 25°C W/mK |
인장 강도 MPa |
수율 강도 MPa |
푸아송의 이야기 비율 |
신장 % |
탄성 모듈러스 GPa |
| 알-20%Si | 2.40 | 6 | 110 | 125 | 125 | -- | -- | 132 |
| 알-27%Si | 2.6 | 17 | 175 | 170 | 130 | 0.29 | 3.8 | 91 |
| 알-30%Si | 2.43 | 7.5 | 120 | 138 | 138 | 0.25 | ＜1 | 131 |
| Si-40% Al(내외 40% 알) | 2.46 | 9 | 125 | 181 | 181 | 0.27 | ＜1 | 121 |
| Si-42% 알(Si-42% Al) | 2.55 | 13.5 | 143 | 200 | 187 | 0.29 | 1 | 105 |
| Si-50% Al(알) | 2.5 | 11.5 | 140 | 200 | 210 | 0.28 | ＜1 | 108 |
| 등급 | 밀도 g/cm³ |
CTE ppm/°C |
열 전도도 W/mK |
인장 강도 MPa |
수율 강도 MPa |
푸아송의 이야기 비율 |
신장 % |
탄성 모듈러스 GPa |
| ZY-4047 | 2.66 | 21.6 | 193 | 208 | 129 | 0.33 | 18 | 70 |
| ZY-6061 | 2.7 | 22.6 | 210 | 312 | 270 | 0.33 | 12.5 | 69 |
관련 솔루션
ZK-AlSi50 시리즈로 일반적으로 명시되는 보완 재료 시스템.
ZY-AlSi20
조성: 알-20%Si
ZKZY 과도정 AlSi 합금은 판, 블록, 바, 튜브 또는 가공 및 도금 부품 형태로 제공되며, 다양한 제품으로 제조할 준비가 되어 있습니다.
밀도 g/cm³
2.78
CTE 25°C ppm/°C
17
인장 강도 MPa
335
ZY-AlSi25
조성: Al-25%Si 상태: T6
ZKZY 과도정 AlSi 합금은 판, 블록, 바, 튜브 또는 가공 및 도금 부품 형태로 제공되며, 다양한 제품으로 제조할 준비가 되어 있습니다.
CTE 25°C ppm/°C
16.9
열전도율 25°C W/mK
133
밀도 g/cm³
2.64
